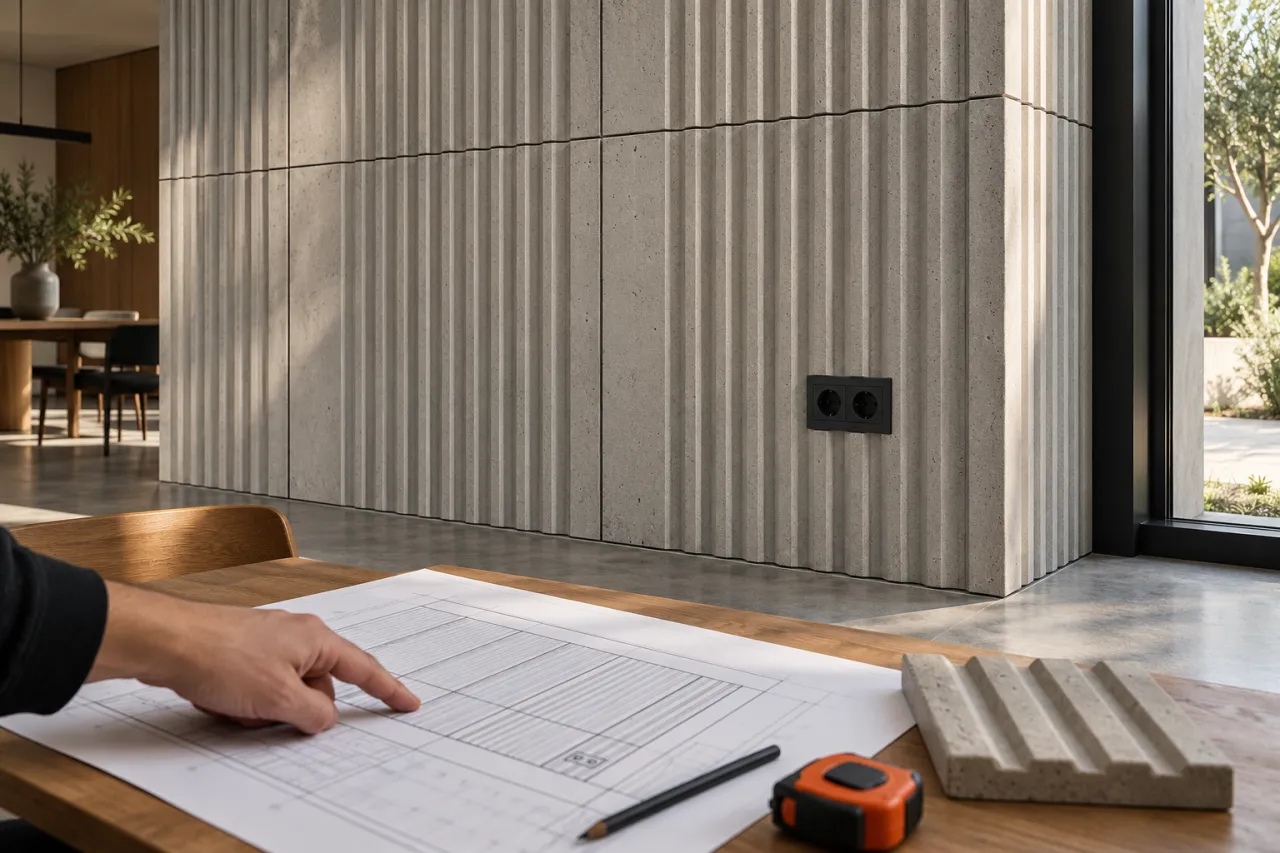

چیدمان دیوارپوش بتن اکسپوز فقط به قراردادن چند پنل کنار یکدیگر محدود نمی‌شود. محل شروع ردیف‌ها، امتداد بندها، اندازه قطعات کناری و برخورد پنل‌ها با پریز، چراغ، گوشه و بازشو، ظاهر نهایی دیوار را شکل می‌دهند.
اگر این تصمیم‌ها به زمان اجرا موکول شوند، ممکن است آخرین ردیف با یک برش بسیار باریک تمام شود، پریز روی محل نامناسبی از بافت قرار بگیرد یا خطوط پنل با قاب پنجره و نورپردازی هماهنگ نباشند. راه‌حل، تهیه یک نقشه ساده و قابل‌اجرا پیش از سفارش و برش قطعات است.
در این راهنما مراحل طراحی چیدمان دیوارپوش بتن اکسپوز را از برداشت دیوار تا تأیید نمونه بررسی می‌کنیم.
چرا چیدمان دیوارپوش بتن اکسپوز باید پیش از سفارش مشخص شود؟
در عکس یک محصول، معمولاً یک یا چند پنل کامل دیده می‌شود؛ اما دیوار واقعی دارای محدودیت‌هایی مانند گوشه، ستون، در، پنجره، کلید، پریز، دریچه تأسیسات، قرنیز و چراغ است.
وقتی ابعاد پنل روی دیوار واقعی تکرار می‌شود، سه گروه از خطوط هم‌زمان دیده می‌شوند:
- خطوط اصلی معماری؛ مانند لبه در، پنجره و سقف؛
- بندهای افقی و عمودی میان پنل‌ها؛
- خطوط خود بافت؛ مانند شیارهای کیتکا یا اسکراچ.
چیدمان مناسب باید رابطه این سه گروه را روشن کند. برای مثال، ممکن است بهتر باشد یک بند با لبه پنجره هم‌راستا شود یا برعکس، شبکه پنل‌ها مستقل و کاملاً منظم باقی بماند. هیچ قاعده ثابتی برای تمام دیوارها وجود ندارد؛ تصمیم درست از روی ابعاد واقعی، محصول منتخب و نقطه اصلی دید به دست می‌آید.
نقشه اولیه دیوار باید چه اطلاعاتی داشته باشد؟
برای تهیه نقشه چیدمان، ابتدا نمای روبه‌روی دیوار را ترسیم کنید. یک طرح ساده اندازه‌گذاری‌شده نیز برای بررسی اولیه مفید است.
موارد زیر باید در نقشه ثبت شوند:
- طول و ارتفاع نهایی دیوار؛
- عرض و ارتفاع درها و پنجره‌ها؛
- فاصله بازشوها از کف و گوشه‌ها؛
- محل کلید، پریز، آیفون و ترموستات؛
- جای چراغ‌های دیواری و نورهای خطی؛
- دریچه‌ها و تجهیزات قابل بازدید؛
- قرنیز، ابزار سقف و پوشش لبه‌ها؛
- گوشه‌های داخلی و خارجی؛
- محل برخورد دیوارپوش با چوب، فلز، سنگ یا رنگ؛
- قسمت‌هایی که قرار است پشت تلویزیون، تابلو یا مبلمان قرار بگیرند.
اندازه‌گیری فقط از روی نقشه معماری کافی نیست. پس از آماده‌شدن زیرکار و پیش از سفارش نهایی، ابعاد قابل‌اجرای محل دوباره برداشت شوند؛ زیرا تغییر ضخامت پوشش‌های مجاور یا اجرای سقف و کف می‌تواند محدوده قابل‌دید دیوار را تغییر دهد.
محور شروع چیدمان را چگونه انتخاب کنیم؟
انتخاب محور شروع، تعیین می‌کند برش‌ها در کدام قسمت دیوار باقی بمانند. سه روش معمول برای بررسی اولیه وجود دارد.
شروع از مرکز دیوار
در این حالت شبکه پنل‌ها نسبت به مرکز دیوار متقارن می‌شود. این گزینه برای دیوار شاخص پشت میز پذیرش، تلویزیون یا یک عنصر مرکزی قابل‌بررسی است.
اما تقارن مرکز همیشه بهترین نتیجه را نمی‌دهد. اگر در یک سمت پنجره و در سمت دیگر گوشه آزاد وجود داشته باشد، شروع از مرکز ممکن است کنار بازشوها برش‌های نامنظم ایجاد کند.
شروع از یک لبه اصلی
گاهی گوشه ورودی یا کنار قاب پنجره مهم‌ترین خط دیوار است. در این حالت می‌توان چیدمان را از همان خط بررسی کرد و برش را در بخش کم‌دیدتر قرار داد.
پیش از انتخاب این روش باید نتیجه ردیف آخر نیز دیده شود؛ شروع با یک قطعه کامل تضمین نمی‌کند که انتهای دیوار تمیز تمام شود.
شروع از یک عنصر معماری
در بعضی پروژه‌ها، محور تلویزیون، تابلو، لوگوی فروشگاه، شومینه یا روشویی نقطه اصلی ترکیب است. شبکه پنل‌ها را می‌توان ابتدا نسبت به آن عنصر ترسیم و سپس وضعیت دو طرف دیوار را مقایسه کرد.
بهتر است دست‌کم دو گزینه چیدمان تهیه شود. گاهی جابه‌جایی شبکه به‌اندازه بخشی از یک پنل، اندازه برش‌های دو طرف را متعادل‌تر می‌کند.
بندهای افقی و عمودی را چگونه طراحی کنیم؟
بندها بخشی از نمای نهایی هستند و نباید فضای باقی‌مانده میان قطعات تلقی شوند. در چیدمان دیوارپوش بتن اکسپوز، عرض، امتداد و تکرار بندها بر ریتم سطح اثر می‌گذارند.
پیش از اجرا این پرسش‌ها را پاسخ دهید:
- آیا بندهای عمودی در تمام ارتفاع ادامه پیدا می‌کنند؟
- ردیف‌ها روی هم قرار می‌گیرند یا با جابه‌جایی اجرا می‌شوند؟
- بند افقی با لبه پنجره یا ارتفاع قرنیز هماهنگ است؟
- در دو دیوار مجاور، بندها ادامه پیدا می‌کنند یا مستقل هستند؟
- محل تغییر متریال با بند پنل منطبق می‌شود؟
- نور خطی دقیقاً کنار بند قرار می‌گیرد یا از آن فاصله دارد؟
شبکه بندها ابتدا باید روی نمای کامل دیوار دیده شود. بررسی یک قسمت کوچک ممکن است نتیجه مرکز دیوار را نشان دهد، اما وضعیت لبه‌ها و بازشوها را پنهان می‌کند.
راهنمای طراحی مؤسسه بتن پیش‌ساخته آمریکا نیز جزئیات بند و محل برخورد بتن پیش‌ساخته با پنجره، کف و بام را از موضوعات هماهنگ طراحی معرفی می‌کند. این مرجع درباره سیستم‌های پیش‌ساخته معماری است و جای دستورالعمل نصب محصول یا محاسبات پروژه را نمی‌گیرد، اما اهمیت طراحی جزئیات اتصال و مرزها را نشان می‌دهد. منابع طراحی PCI
چیدمان دیوارپوش بتن اکسپوز دور کلید و پریز
کلید و پریز باید پیش از نهایی‌شدن شبکه پنل‌ها روی نقشه مشخص شوند. بهتر است محل آن‌ها نسبت به پنل کامل، بند و شیارهای سطح ارزیابی شود.
قرارگرفتن یک قوطی برق روی برش بسیار باریک، گوشه قطعه یا محل تلاقی چند بند می‌تواند اجرای تمیز اطراف قاب را دشوار کند. راه‌حل ممکن است یکی از این موارد باشد:
- اصلاح محدود محل تجهیز پیش از تکمیل تأسیسات، در صورت امکان فنی؛
- جابه‌جایی محور چیدمان؛
- انتخاب جهت دیگری برای پنل؛
- پیش‌بینی یک نوار مستقل برای تجهیزات؛
- تغییر محل بند بدون برهم‌زدن نظم کل دیوار.
جابجایی تجهیزات برق باید فقط توسط فرد متخصص و با رعایت نقشه و الزامات ایمنی انجام شود. نصاب دیوارپوش نباید هنگام برش با سیم یا تأسیسات نامشخص روبه‌رو شود.
ابعاد قاب نهایی کلید و پریز را نیز در نظر بگیرید؛ اندازه قوطی داخل دیوار الزاماً نشان‌دهنده سطحی نیست که قاب روی دیوار می‌پوشاند.
گوشه‌ها و انتهای دیوار چگونه تمام شوند؟
گوشه خارجی یکی از بخش‌هایی است که کیفیت کلی اجرا را نشان می‌دهد. پیش از سفارش باید نوع پایان کار مشخص شود؛ زیرا تصمیم درباره گوشه ممکن است بر تعداد، جهت و برش پنل‌ها اثر بگذارد.
راهکارهای قابل‌بررسی عبارت‌اند از:
- رسیدن یک پنل به لبه و برگشت متریال دیگر در ضلع مجاور؛
- استفاده از پروفیل یا قطعه پایان متناسب با طراحی؛
- ایجاد درز سایه در انتهای پوشش؛
- ادامه شبکه پنل روی ضلع دوم؛
- برش گوشه، فقط در صورت تأیید روش برای محصول و پروژه.
در گوشه داخلی نیز باید مشخص شود کدام دیوار از نظر بصری ادامه پیدا می‌کند و کدام شبکه به آن ختم می‌شود. اگر بندهای دو دیوار بدون نقشه به گوشه برسند، ممکن است خطوط نامرتبطی کنار هم قرار گیرند.
انتخاب جزئیات گوشه نباید صرفاً از روی تصویر اینترنتی انجام شود. ضخامت قطعه، وضعیت زیرکار، روش مهار و شرایط داخلی یا خارجی پروژه باید توسط تیم فنی بررسی شوند.
جهت شیارها چه اثری بر چیدمان دارد؟
در پنل‌های شیاردار، جهت بافت به‌اندازه ابعاد قطعه مهم است. شیارهای افقی می‌توانند بر امتداد طولی دیوار تأکید کنند و شیارهای عمودی نگاه را در ارتفاع حرکت دهند. این یک اثر بصری است، نه یک قاعده اجباری.
آرکام بتن در صفحه دیوارپوش‌های خود، کیتکا را با شیارهای پهن و منظم و اسکراچ را با شیارهای ریز معرفی کرده است. مدل‌های دیوارپوش بتن اکسپوز آرکام را می‌توان برای مقایسه مقیاس بافت‌ها بررسی کرد.
در صفحه دیوارپوش بتنی کیتکا ۶۰×۴۵ نیز بر کنترل امتداد بندها و هم‌راستایی خطوط شیار از ردیف اول تأکید شده است.
پیش از انتخاب جهت، این موارد را کنار هم ببینید:
- نسبت طول به ارتفاع دیوار؛
- جهت غالب خطوط نما؛
- فرم در و پنجره‌ها؛
- محل نورپردازی؛
- فاصله معمول مشاهده؛
- برش‌های احتمالی ابتدا و انتهای ردیف؛
- نحوه ادامه طرح در گوشه‌ها.
نورپردازی چه ارتباطی با بندها دارد؟
نور مایل، سایه شیارها، لبه‌ها و اختلاف‌های سطح را واضح‌تر نشان می‌دهد. بنابراین جای چراغ باید هنگام طراحی چیدمان دیوارپوش بتن اکسپوز مشخص باشد، نه بعد از اتمام نصب.
یک نور خطی نزدیک دیوار ممکن است:
- عمق بافت را بیشتر نشان دهد؛
- بندهای افقی یا عمودی را برجسته کند؛
- سایه لبه پنل‌ها را نمایان‌تر کند؛
- تفاوت‌های طبیعی سطح را محسوس‌تر نشان دهد؛
- یک خط ناهماهنگ را از فاصله دور آشکار کند.
اگر نورپردازی بخشی مهم از طرح است، نمونه پنل را زیر زاویه و رنگ نور واقعی پروژه بررسی کنید. ظاهر سطح زیر نور یکنواخت روز با نور گرم و مایل شب یکسان نیست.
در نمای کافه شوگار، شیارهای عمودی کیتکا در کنار نوارهای تیره و نور گرم به‌عنوان بخشی از ترکیب نما استفاده شده‌اند. این پروژه نمونه‌ای از هماهنگی بافت، قاب‌بندی و نور در یک نمای تجاری است.
تفاوت بند ظاهری با درز حرکتی چیست؟
تمام فاصله‌های روی دیوار کارکرد یکسانی ندارند. بعضی بندها بخشی از چیدمان ظاهری پنل‌ها هستند؛ اما درزهای سازه، زیرکار یا سیستم نما ممکن است برای کنترل حرکت یا جداسازی بخش‌ها طراحی شده باشند.
نباید یک درز موجود و ضروری را صرفاً برای منظم‌شدن ظاهر با پنل پوشاند. همچنین بند تزئینی میان دو قطعه الزاماً جای درز حرکتی طراحی‌شده را نمی‌گیرد.
راهنماهای فنی سیستم‌های پوششی مانند دستورالعمل MAPEI، ادامه‌دادن درزهای حرکتی در پوشش نهایی و توجه به تغییر نوع زیرلایه را از جزئیات مهم نصب معرفی می‌کنند. این راهنما دستورالعمل محصول آرکام نیست؛ محل و نوع درز باید بر اساس سیستم انتخابی، زیرکار و نظر طراح یا مجری فنی تعیین شود. راهنمای نصب MAPEI
ماکاپ چیدمان چه چیزی را مشخص می‌کند؟
پس از انتخاب نقشه، بخشی از چیدمان را با قطعات واقعی آزمایش کنید. برای پروژه کوچک ممکن است کنار هم قراردادن چند پنل کافی باشد؛ برای دیوار شاخص یا نمای حساس، ماکاپ بزرگ‌تر اطلاعات دقیق‌تری می‌دهد.
در نمونه آزمایشی این موارد را ببینید:
- جهت درست پنل‌ها؛
- امتداد شیارها؛
- شکل بندهای افقی و عمودی؛
- برخورد دو پنل در گوشه؛
- برش اطراف یک قاب یا تجهیز نمونه؛
- ظاهر سطح زیر نور پروژه؛
- رابطه رنگ پنل با کف، چوب، فلز یا رنگ دیوار.
روی پشت قطعات یا نقشه، جهت نصب و شماره ردیف‌ها ثبت شود تا الگوی تأییدشده هنگام اجرا اشتباه نشود.
تعداد پنل‌ها و پرت برش چگونه محاسبه شود؟
تقسیم مساحت دیوار بر مساحت یک پنل فقط نقطه شروع برآورد است. برای سفارش دقیق‌تر باید شبکه چیدمان روی نقشه ترسیم شود.
محاسبه شامل این مراحل است:
- مساحت خالص قسمت‌های پوشیده‌شده تعیین شود؛
- تعداد قطعات کامل هر ردیف شمرده شود؛
- قطعات برش‌خورده کنار لبه‌ها جداگانه بررسی شوند؛
- امکان استفاده از باقی‌مانده یک برش در بخش دیگر ارزیابی شود؛
- قطعات مربوط به گوشه، بازشو و تجهیزات مشخص شوند؛
- مقداری برای شکستگی، انتخاب ظاهری و اصلاحات احتمالی در نظر گرفته شود.
یک درصد ثابت پرت برای تمام پروژه‌ها دقیق نیست. دیوار مستطیلی بدون بازشو با دیواری دارای چند پنجره، ستون و گوشه، شرایط یکسانی ندارد. مقدار سفارش نهایی بهتر است از روی نقشه چیدمان و مشخصات واقعی محصول تعیین شود.
ترتیب هماهنگی پیش از اجرا
برای جلوگیری از تصمیم‌های لحظه‌ای، این ترتیب پیشنهاد می‌شود:
- ابعاد واقعی دیوار برداشت شود.
- بازشوها، تأسیسات و نورها روی نما مشخص شوند.
- محصول، ابعاد و جهت بافت انتخاب شود.
- دو یا چند گزینه چیدمان ترسیم شود.
- برش‌های ابتدا، انتها و اطراف تجهیزات بررسی شوند.
- جزئیات گوشه و پایان دیوار تعیین شود.
- محدودیت‌های زیرکار و درزهای موجود با تیم فنی بررسی شوند.
- نمونه یا ماکاپ تأیید شود.
- تعداد قطعات از روی نقشه نهایی محاسبه شود.
- نقشه تأییدشده در اختیار نصاب قرار گیرد.
اشتباهات رایج در چیدمان دیوارپوش بتن اکسپوز
شروع اجرا بدون دیدن ردیف آخر
ممکن است ردیف اول با قطعه کامل آغاز شود، اما در انتهای دیوار یک نوار باریک باقی بماند. ابتدا و انتهای هر ردیف باید هم‌زمان دیده شوند.
مشخص‌نکردن جهت پنل
در پنل شیاردار، چرخاندن ناخواسته یک قطعه می‌تواند ریتم بافت را قطع کند. جهت روی نقشه و بسته‌بندی کارگاهی مشخص شود.
برش تجهیزات در محل اجرا بدون نقشه
برش لحظه‌ای دور پریز، چراغ یا دریچه ممکن است تجهیز را روی گوشه قطعه یا میان چند بند قرار دهد. محل تجهیزات باید پیش از برش ثبت شود.
تصمیم‌گیری درباره گوشه در پایان کار
گوشه روی طول مؤثر دیوار و اندازه قطعات کناری اثر دارد. جزئیات آن باید پیش از سفارش مشخص شود.
نادیده‌گرفتن نور شب
چیدمانی که زیر نور روز منظم دیده می‌شود، ممکن است زیر نور مایل جزئیات متفاوتی نشان دهد. نور نهایی باید در نمونه‌سازی بررسی شود.
پوشاندن درز موجود زیرکار
شبکه ظاهری پنل نباید بدون تأیید فنی روی درزهای ضروری زیرکار ادامه پیدا کند.
|
موضوع |
چیزی که باید مشخص شود |
|
ابعاد دیوار |
طول Ùˆ ارتÙاع نهایی |
|
Ù…Øصول |
مدل، اندازه و رنگ تأییدشده |
|
جهت باÙت |
اÙقی، عمودی یا الگوی تعریÙ‌شده |
|
Ù…Øور شروع |
مرکز، لبه یا عنصر معماری |
|
بندها |
امتداد اÙÙ‚ÛŒ Ùˆ عمودی |
|
بازشوها |
در، پنجره و دریچه |
|
تجهیزات |
کلید، پریز، چراغ Ùˆ Ø¢ÛŒÙون |
|
لبه‌ها |
قرنیز، سق٠و تغییر متریال |
|
گوشه‌ها |
نوع پایان گوشه داخلی و خارجی |
|
نور |
Ù…ØÙ„ Ùˆ زاویه چراغ‌ها |
|
زیرکار |
وضعیت Ø³Ø·Ø Ùˆ درزهای موجود |
|
ماکاپ |
نمونه تأییدشده چیدمان و نور |
|
تعداد |
قطعات کامل، برش‌ها و پرت واقعی |
پرسش‌های متداول چیدمان دیوارپوش بتن اکسپوز
بهتر است چیدمان از مرکز دیوار شروع شود؟
همیشه نه. مرکز دیوار، بازشوها، گوشه‌ها و نقطه اصلی دید باید با هم بررسی شوند. بهترین محور، گزینه‌ای است که ترکیب کلی و برش‌های کناری متعادل‌تری ایجاد کند.
آیا بند پنل باید با لبه پنجره هم‌راستا باشد؟
الزام عمومی وجود ندارد، اما این گزینه باید روی نقشه بررسی شود. هم‌راستایی می‌تواند ترکیب را منظم کند؛ در بعضی دیوارها نیز شبکه مستقل نتیجه بهتری دارد.
می‌توان کلید یا پریز را روی بند قرار داد؟
امکان اجرا به ابعاد قاب، زیرکار، نوع پنل و جزئیات برش بستگی دارد. بهتر است چند حالت روی نقشه بررسی شود تا تجهیز روی قطعه بسیار باریک یا محل نامناسب قرار نگیرد.
شیار افقی بهتر است یا عمودی؟
انتخاب به فرم دیوار، نور، معماری فضا و نتیجه موردنظر بستگی دارد. هر دو جهت باید با نمونه واقعی و نقشه کامل دیوار ارزیابی شوند.
پرت دیوارپوش چند درصد است؟
یک درصد ثابت برای همه پروژه‌ها وجود ندارد. تعداد گوشه‌ها، بازشوها، ابعاد دیوار، الگوی بندها و امکان استفاده مجدد از قطعات برش‌خورده بر مقدار پرت اثر می‌گذارند.
آیا می‌توان نقشه چیدمان را بعد از تحویل پنل‌ها تهیه کرد؟
می‌توان، اما بهتر است پیش از سفارش نهایی انجام شود؛ زیرا چیدمان روی تعداد قطعات، جهت بافت، جزئیات گوشه و مقدار برش اثر دارد.
برای بررسی اولیه چه اطلاعاتی ارسال کنیم؟
یک عکس روبه‌رو، طول و ارتفاع دیوار، اندازه و محل بازشوها، جای کلید و پریز، نوع فضای داخلی یا خارجی، مدل موردنظر و تصویری از سبک نهایی پروژه ارسال کنید.
جمع‌بندی؛ نصب تمیز از نقشه بندها آغاز می‌شود
چیدمان دیوارپوش بتن اکسپوز زمانی موفق است که پنل، بند، بافت، گوشه، تأسیسات و نور به‌صورت یک ترکیب واحد دیده شوند. تعیین محور شروع، بررسی اندازه قطعات کناری و هماهنگی با کلید، پریز و بازشوها پیش از اجرا، احتمال تصمیم‌های عجولانه در کارگاه را کاهش می‌دهد.
برای مشاهده مدل‌ها و ابعاد فعلی، صفحه دیوارپوش‌های بتن اکسپوز آرکام را ببینید. برای بررسی اولیه چیدمان پروژه نیز از طریق صفحه تماس با آرکام بتن، عکس روبه‌رو، ابعاد دیوار، محل بازشوها و مدل موردنظر را ارسال کنید.
