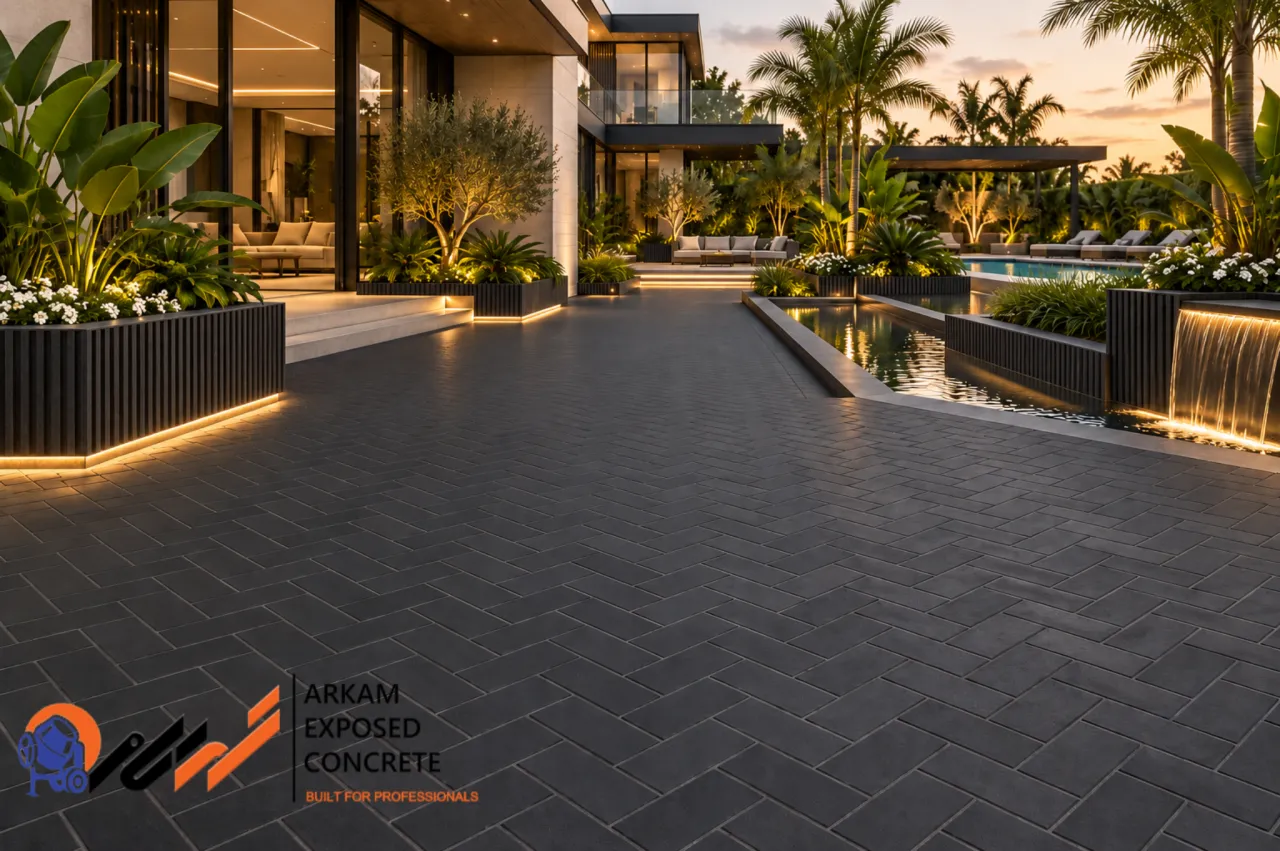

چیدمان جناغی کفپوش بتنی یکی از الگوهایی است که میتواند با قطعات مستطیلی، سطحی جهت‌دار و پرتحرک ایجاد کند. در این الگو، هر قطعه با زاویه نسبت به قطعه بعدی قرار می‌گیرد و خطوطی شکسته و پیوسته در کف شکل می‌گیرند.
ظاهر جذاب بخش ساده ماجراست. نتیجه نهایی زمانی منظم دیده می‌شود که ابعاد واقعی قطعات، جهت دید، خط شروع، قاب پیرامونی، موقعیت کفشور و تعداد برش‌های کناری پیش از اجرا روی نقشه بررسی شده باشند.
هر کفپوش مستطیلی نیز الزاماً برای این الگو مناسب نیست. نسبت طول به عرض، فرم لبهها، فاصله بندها و روش نصب باید اجازه تکرار منظم الگو را بدهند. به همین دلیل بهتر است سازگاری محصول با چیدمان جناغی پیش از سفارش، با نقشه یا یک چیدمان آزمایشی کنترل شود.
چیدمان جناغی کفپوش بتنی چگونه شکل می‌گیرد؟
در الگوی جناغی، سر یک قطعه در امتداد ضلع قطعه دیگر قرار می‌گیرد و یک مسیر زیگزاگی ساخته می‌شود. با ادامه همین قاعده، سطحی پیوسته به وجود می‌آید که نسبت به چیدمان ردیفی، حرکت بصری بیشتری دارد.
دو جهت رایج برای طراحی اولیه این الگو وجود دارد:
- جناغی با جهت کلی ۹۰ درجه نسبت به محور اصلی فضا؛
- جناغی با جهت کلی ۴۵ درجه نسبت به مسیر یا مرز محوطه.
این اعداد فقط جهت ظاهری الگو را توصیف می‌کنند. امکان اجرای هر حالت به فرم و ابعاد واقعی قطعه وابسته است و باید پیش از اجرا بررسی شود.
چیدمان ۹۰ درجه معمولاً ارتباط واضح‌تری با دیوارها و اضلاع مستقیم ایجاد می‌کند. چیدمان ۴۵ درجه میتواند سطح را پویاتر نشان دهد، اما در بعضی پلان‌ها تعداد برش‌های پیرامونی را افزایش می‌دهد.
چرا انتخاب جهت الگو مهم است؟
الگوی جناغی مانند فلش عمل می‌کند؛ حتی اگر فلشی روی زمین وجود نداشته باشد، جهت بندها نگاه را به سمت خاصی هدایت می‌کند.
پیش از انتخاب جهت، محوطه را از این نقاط ببینید:
- ورودی اصلی ساختمان؛
- دروازه حیاط یا پارکینگ؛
- مسیر رسیدن به فضای نشیمن؛
- پنجره‌های اصلی رو به حیاط؛
- ابتدای راه باغ؛
- محل اتصال مسیر به پله یا ایوان.
اگر هدف هدایت نگاه به سمت ورودی است، امتداد کلی الگو میتواند با محور حرکت هماهنگ شود. در یک فضای نشیمن نیز می‌توان جهت را بر اساس فرم مبلمان، فلاورباکس یا نمای روبه‌رو انتخاب کرد.اشته باشد و هم پایان الگو را منظمتر نشان دهد.
قاب پیرامونی؛ پایان منظم برای الگو
مزیت‌های طراحی قاب پیرامونی عبارت‌اند از:
- جداکردن الگوی جناغی از باغچه یا سطح مجاور؛
- ایجاد پایان مشخص در لبه مسیر؛
- کاهش آشفتگی بصری برش‌های زاویه‌دار؛
- امکان استفاده کنترل‌شده از رنگ دوم؛
- هماهنگ‌کردن کف با خطوط معماری.
قاب باید روی نقشه واقعی پروژه ترسیم شود. اگر عرض مسیر بدون توجه به مدول کفپوش انتخاب شده باشد، ممکن است میان قاب و الگوی میانی، نوار باریکی باقی بماند.
مهار اجرایی لبه نیز موضوعی جدا از قاب تزئینی است. منابع فنی انجمن Concrete Masonry & Hardscapes Association، مهار لبه را از اجزای سیستم روسازی قطعه‌ای می‌دانند و در مشخصات نصب مکانیکی نیز بر آماده‌بودن مهارهای پیرامونی پیش از چیدن قطعات تأکید شده است. نوع مهار باید متناسب با محصول، بستر و کاربری پروژه انتخاب شود.
لبه‌های مورب را چگونه مدیریت کنیم؟
در چیدمان جناغی کفپوش بتنی، الگوی میانی معمولاً با زاویه به مرز سطح می‌رسد. به همین دلیل، بخش‌هایی از قطعات باید در پیرامون سطح برش بخورند.
پیش از برش، این موارد را بررسی کنید:
- قطعات انتهایی بیش از حد کوچک نباشند؛
- نوک‌های باریک کنار دیوار باقی نمانند؛
- بندها ناگهان تغییر عرض ندهند؛
- خط قاب پیرامونی پیوسته بماند؛
- برشها در دید اصلی محوطه جمع نشوند؛
- اطراف کفشور به قطعات بسیار ریز تقسیم نشود.
در پروژه‌هایی که برش زیادی دارند، بهتر است ابتدا یک ردیف کامل در کنار لبه چیده و محل دقیق برشها علامت‌گذاری شود. بریدن هر قطعه به‌صورت جداگانه و بدون خط کنترل ممکن است مرزی نامنظم ایجاد کند.
برخورد الگوی جناغی با کفشور و دریچه‌ها
کفشور، دریچه تأسیسات، پایه ستون و فلاورباکس نباید بعد از انتخاب الگو وارد نقشه شوند. موقعیت آن‌ها بخشی از طراحی چیدمان است.
برای هر مانع، سه راه کلی قابل بررسی است:
- ادامه الگو و برش کنترل‌شده در اطراف مانع؛
- ایجاد یک قاب منظم دور دریچه یا کفشور؛
- جابه‌جایی محدود محور چیدمان برای کاهش قطعات کوچک.
تغییر محل تأسیسات فقط برای زیباترشدن الگو تصمیم درستی نیست. ابتدا عملکرد تأسیسات، مسیر لوله‌ها و دسترسی آینده بررسی می‌شود و سپس چیدمان با آن هماهنگ خواهد شد.
درپوش کفشور یا دریچه نیز باید با تراز نهایی سطح هماهنگ باشد. زیبایی الگوی جناغی نمی‌تواند اختلاف تراز یا مسیر نامناسب آب را جبران کند.
رابطه الگوی جناغی با شیب‌بندی چیست؟
جهت بندها الزاماً جهت حرکت آب را تعیین نمیکند. مسیر آب به تراز سطح، شیب زیرسازی، محل خروجی و جزئیات نصب وابسته است.
پیش از چیدن کفپوش باید مشخص شود:
- بالاترین و پایین‌ترین نقطه محوطه کجاست؛
- آب از کدام سمت وارد سطح می‌شود؛
- خروجی نهایی آب کجاست؛
- کفشور یا کانال در چه ترازی قرار دارد؛
- محل تغییر شیب چگونه با الگو هماهنگ می‌شود؛
- سطح در مجاورت ورودی ساختمان چه جهتی دارد.
اگر شکست شیب بدون توجه به الگو اجرا شود، خطوط جناغی ممکن است در محل تغییر تراز نامنظم دیده شوند. بهتر است خطوط تغییر شیب تا حد امکان با قاب‌ها یا مرزهای تعریف‌شده هماهنگ شوند.
ترکیب دو رنگ در چیدمان جناغی
ترکیب رنگی میتواند فرم جناغی را واضح‌تر کند، اما استفاده زیاد از رنگ دوم ممکن است سطح را شلوغ نشان دهد.
سه روش قابل بررسی عبارت‌اند از:
سطح یک‌رنگ با قاب تیره
در این حالت، الگوی میانی آرام می‌ماند و قاب، محدوده کفسازی را مشخص می‌کند. این ترکیب برای محوطه‌هایی با نمای پرجزئیات قابل بررسی است.
رنگ دوم در ردیف‌های محدود
می‌توان چند ردیف مشخص را با رنگ دوم اجرا کرد تا یک محور حرکتی یا محدوده نشیمن دیده شود. محل شروع و پایان این خطوط باید روی نقشه مشخص باشد.
ترکیب کنترل‌شده قطعات روشن و تیره
در این گزینه، نسبت رنگ‌ها باید ابتدا در یک نمونه واقعی آزمایش شود. پخش تصادفی قطعات بدون الگوی ثبت‌شده ممکن است در سطح بزرگ به لکه‌های رنگی نامتعادل برسد.
رنگ قطعات را در نور محل پروژه ببینید. تصویر نمایشگر یا نور شوروم الزاماً جلوه همان رنگ را در فضای باز نشان نمی‌دهد.
چگونه تعداد قطعات را برآورد کنیم؟
برای چیدمان جناغی، تقسیم مساحت کل بر مساحت یک قطعه فقط نقطه شروع محاسبه است. برش‌های پیرامونی، قاب، موانع و جهت الگو نیز بر تعداد موردنیاز اثر دارند.
روند پیشنهادی برآورد عبارت است از:
- مساحت خالص هر بخش را جداگانه اندازه بگیرید.
- قاب و سطح میانی را به‌صورت دو محدوده مستقل محاسبه کنید.
- مدول واقعی قطعه همراه با بند را روی نقشه قرار دهید.
- قطعات کامل و قطعات برش‌خورده را جدا بشمارید.
- اطراف ستون‌ها، کف‌شورها و گوشه‌های شکسته را مشخص کنید.
- مقدار قطعات ذخیره را بر اساس پیچیدگی همان نقشه تعیین کنید.
- رنگ‌ها و سایزهای مختلف را جداگانه در فهرست سفارش بنویسید.
نباید یک درصد پرت ثابت را برای تمام پروژهها تجویز کرد. یک محوطه مستطیلی با قاب منظم و یک مسیر منحنی با چند کفشور، شرایط یکسانی ندارند.
ماکاپ؛ مرحله‌ای کوچک با اثر بزرگ
پیش از سفارش نهایی یا آغاز نصب، چند قطعه واقعی را کنار هم بچینید. ماکاپ لازم نیست بسیار بزرگ باشد، اما باید گوشه الگو، بندها و بخشی از قاب را نشان دهد.
در ماکاپ این موارد را کنترل کنید:
- آیا ابعاد قطعات واقعاً الگوی موردنظر را می‌سازند؟
- فاصله بندها منظم باقی می‌ماند؟
- گردی لبهها چه شکلی در محل تقاطع ایجاد می‌کند؟
- ترکیب رنگ از فاصله چند متری چگونه دیده می‌شود؟
- قاب با الگوی میانی هماهنگ است؟
- سطح در نور روز و سایه چه تفاوتی دارد؟
- روش نصب پیشنهادی با طرح سازگار است؟
از چیدمان منتخب عکس بگیرید و جهت آن را روی تصویر علامت‌گذاری کنید. این عکس میتواند مرجع مشترک کارفرما، طراح و مجری باشد.
مراحل منطقی اجرای چیدمان جناغی
جزئیات اجرایی باید متناسب با محصول و شرایط محل تعیین شوند، اما ترتیب تصمیم‌گیری معمولاً چنین است:
- برداشت ابعاد و ترازهای موجود؛
- تعیین مسیر خروج آب؛
- انتخاب محصول و تأیید کاربری؛
- ترسیم الگوی جناغی روی پلان؛
- تعیین جهت و خطوط کنترل؛
- طراحی قاب و لبهها؛
- مشخص‌کردن محل برشها و تأسیسات؛
- ساخت ماکاپ با قطعات واقعی؛
- آماده‌سازی بستر بر اساس طرح اجرایی؛
- چیدن قطعات با کنترل مستمر خطوط؛
- تکمیل لبهها و بندها با روش تأییدشده؛
- کنترل تراز، قطعات لق و مسیر آب.
راهنمای CMHA درباره نصب مکانیکی کفپوش‌های بتنی نیز نشان می‌دهد که الگوی جناغی در پیرامون به قطعات تکمیلی یا برش‌خورده نیاز پیدا می‌کند؛ بنابراین طراحی لبهها نباید به پایان اجرا موکول شود.
این منبع، راهنمای عمومی روسازی قطعه‌ای است و جای دستورالعمل اختصاصی محصول آرکام یا طراحی اجرایی پروژه را نمی‌گیرد.
اشتباهات رایج در طراحی الگوی جناغی
انتخاب محصول فقط از روی شکل مستطیلی
مستطیلی‌بودن قطعه بهتنهایی کافی نیست. نسبت ابعاد، گوشه‌ها، بندها و روش نصب نیز باید بررسی شوند.
شروع نصب از دیوار نامنظم
اگر دیوار مبنا گونیا نباشد، خطا در تمام الگو تکرار می‌شود. محور مستقل و خطوط کنترل دقیق‌ترند.
حذف قاب از نقشه
بدون طراحی پایان سطح، ممکن است تعداد زیادی قطعه باریک در لبهها ایجاد شود.
تصمیم‌گیری درباره رنگ در زمان نصب
نسبت رنگ‌ها و ترتیب آن‌ها باید پیش از اجرا ثبت شود؛ وگرنه الگو ممکن است ناخواسته یا لکه‌ای دیده شود.
نادیده‌گرفتن شیب و کفشور
الگوی زیبا، آب‌ماندگی یا اختلاف تراز را اصلاح نمیکند. طراحی مسیر آب مقدم بر چیدمان نهایی است.
نسبت‌دادن مقاومت به شکل چیدمان
از روی الگوی جناغی نمی‌توان درباره تحمل بار یک کفپوش نتیجه گرفت. محصول، ضخامت، زیرسازی، مهار لبه و نوع تردد باید به‌صورت یک سیستم بررسی شوند.
چک‌لیست پیش از سفارش
|
موضوع |
اطلاعات موردنیاز |
|
ابعاد محوطه |
طول، عرض، گوشه‌ها و سطوح شکسته |
|
کاربری |
پیاده، نشیمن یا مسیر خودرو |
|
محصول |
ابعاد واقعی، ضخامت و فرم لبه |
|
جهت الگو |
۴۵ یا ۹۰ درجه نسبت به محور فضا |
|
خط شروع |
محور اصلی و خطوط کنترل |
|
قاب |
عرض، رنگ و نوع قطعه |
|
تأسیسات |
کفشور، دریچه، ستون و منهول |
|
شیب‌بندی |
جهت حرکت آب و محل خروج |
|
برشها |
تعداد و موقعیت قطعات کناری |
|
رنگ |
نسبت رنگ‌ها و نمونه واقعی |
|
ماکاپ |
تصویر نمونه تأییدشده |
|
سفارش |
شمارش جداگانه قطعات کامل، قاب و ذخیره |
پرسش‌های متداول چیدمان جناغی کفپوش
آیا هر کفپوش مستطیلی را می‌توان جناغی چید؟
خیر. نسبت طول و عرض، فرم لبه، فاصله بند و روش نصب باید امکان تکرار منظم الگو را فراهم کنند. پیش از سفارش، چند قطعه واقعی را آزمایشی بچینید.
چیدمان جناغی ۴۵ درجه بهتر است یا ۹۰ درجه؟
هیچکدام برای همه پروژهها برتری مطلق ندارند. جهت دید، شکل محوطه، تعداد برشها و ارتباط کف با معماری باید بررسی شوند.
آیا الگوی جناغی برای پارکینگ مناسب است؟
شکل الگو بهتنهایی مناسببودن یک محصول برای خودرو را ثابت نمیکند. مشخصات محصول، زیرسازی، مهار لبه و شرایط تردد باید تأیید شوند.
قاب پیرامونی ضروری است؟
از نظر طراحی همیشه اجباری نیست، اما میتواند پایان برشها را منظمتر کند. مهار اجرایی لبه مستقل از قاب تزئینی است و باید برای سیستم کفسازی بررسی شود.
آیا می‌توان در قاب از کوبیک استفاده کرد؟
از نظر طراحی قابل بررسی است، مشروط بر اینکه ضخامت، تراز نهایی، روش نصب و محل اتصال دو محصول هماهنگ شوند. ابتدا یک جزئیات اجرایی یا ماکاپ تهیه کنید.
چطور مقدار پرت را محاسبه کنیم؟
پرت باید از روی نقشه چیدمان، تعداد لبهها، جهت الگو و موانع محاسبه شود. تعیین یک درصد ثابت برای تمام پروژهها دقیق نیست.
برای مشاوره چه اطلاعاتی ارسال کنیم؟
کروکی ابعاد، چند عکس از محوطه، نوع تردد، محل کفشور، شهر پروژه و تصویر الگوی موردنظر را ارسال کنید. اگر رنگ یا محصول مشخصی انتخاب کردهاید، نام آن را نیز بنویسید.
جمع‌بندی؛ الگو را پیش از سفارش تا آخرین لبه ادامه دهید
چیدمان جناغی کفپوش بتنی فقط یک نقش زیبا در میانه سطح نیست. جهت الگو، خط شروع، قاب، برش‌های پیرامونی، تأسیسات و مسیر آب همگی بر نتیجه نهایی اثر می‌گذارند.
ابتدا الگو را روی پلان واقعی محوطه ترسیم کنید، سپس آن را با چند قطعه واقعی بسازید و تا لبهها ادامه دهید. پس از تأیید این مرحله می‌توان تعداد قطعات، رنگ‌ها و جزئیات اجرا را دقیق‌تر بررسی کرد.
برای بررسی اولیه چیدمان پروژه، از طریق صفحه تماس با آرکام بتن، ابعاد محوطه، عکس‌ها، نوع تردد و طرح موردنظر را ارسال کنید. صفحه تماس عمومی آرکام امکان ارسال عکس و نقشه پروژه برای مشاوره را معرفی کرده است.
