نصب دیوار پیشساخته بتنی فقط قرار دادن چند پنل در امتداد مرز زمین نیست. نتیجه نهایی به زنجیرهای از تصمیمهای مرتبط وابسته است: مسیر دقیق دیوار کجاست؟ زمین چه اختلاف ترازی دارد؟ پایهها روی چه بستری قرار میگیرند؟ خودرو و تجهیزات نصب از کجا وارد میشوند؟ پنلها با چه ترتیبی تخلیه و نصب خواهند شد؟
اگر این موارد پیش از ارسال بار مشخص نشده باشند، سرعت ذاتی سیستم پیشساخته نیز نمیتواند از توقف کار، دوبارهکاری یا ناهماهنگی قطعات جلوگیری کند.
در این راهنما، مراحل منطقی اجرای دیوار پیشساخته محوطه را از نخستین بازدید تا کنترل نهایی بررسی میکنیم. جزئیات سازهای، ابعاد پی و روش اتصال باید برای محصول و شرایط همان پروژه توسط افراد مسئول تعیین شوند.
مرحله اول: کاربرد دیوار را مشخص کنید
قبل از اندازهبرداری باید معلوم شود دیوار برای چه منظوری اجرا میشود:
* محصورکردن باغ یا ویلا؛
* تعیین مرز یک شهرک یا مجموعه؛
* جداسازی بخشهای یک محوطه صنعتی؛
* ایجاد حریم دید؛
* تکمیل طراحی ورودی و محوطه؛
* یا نگهداری خاک و اختلاف تراز.
مورد آخر اهمیت ویژهای دارد. دیوار محوطه معمولی را نباید بدون بررسی فنی بهعنوان دیوار حائل استفاده کرد. اگر قرار است در یک سمت دیوار خاکریزی شود یا دیوار فشار ناشی از اختلاف سطح را تحمل کند، طراحی باید متناسب با کاربری حائل انجام شود.
کاربری دقیق دیوار بر نوع سیستم، ارتفاع، جزئیات پایهها، مسیر زهکشی و روش اجرا اثر میگذارد.
مرحله دوم: برداشت مسیر و اندازهگیری پروژه
اندازهبرداری فقط شامل ثبت طول کل نیست. برای طراحی چیدمان دیوار باید هر ضلع و شکست مسیر جداگانه مشخص شود.
در برداشت اولیه این موارد ثبت میشوند:
* طول هر بخش مستقیم؛
* محل گوشهها و تغییر جهتها؛
* ارتفاع موردنظر در هر قسمت؛
* محل دروازه خودرو و ورودی نفررو؛
* اختلاف تراز زمین؛
* وجود دیوار، فونداسیون یا سازه قدیمی؛
* موقعیت درختان، جوی آب و تأسیسات؛
* مرز قانونی ملک.
بهتر است علاوه بر اندازهها، یک کروکی ساده و تصاویر پیوسته از مسیر تهیه شود. عکس نزدیک برای دیدن وضعیت زمین مفید است، اما یک فیلم که از ابتدای مسیر تا انتهای آن حرکت کند، ارتباط نقاط مختلف پروژه را بهتر نشان میدهد.
خط مرزی و موقعیت دقیق دیوار نیز باید پیش از شروع عملیات تأیید شود. جابهجایی چند سانتیمتری ممکن است در یک مسیر طولانی به اختلاف قابلتوجهی تبدیل شود.
مرحله سوم: بررسی شیب و اختلاف ارتفاع زمین
زمینهای باغی و ویلایی همیشه تراز نیستند. اگر اختلاف ارتفاع وجود داشته باشد، باید پیش از اجرا تصمیم گرفته شود دیوار چگونه با شیب هماهنگ شود.
دو رویکرد کلی قابلبررسی است:
* اجرای پلهای و تغییر تراز دیوار در نقاط مشخص؛
* آمادهسازی زمین برای ایجاد تراز مناسب، در صورت امکان و تأیید فنی.
محل تغییر ارتفاع نباید هنگام نصب و بر اساس حدس تعیین شود. تعداد پنلها، ارتفاع پایهها، ظاهر بالای دیوار و چگونگی برخورد با دروازه به این تصمیم وابستهاند.
همچنین باید مسیر حرکت آب سطحی مشخص باشد. اجرای دیوار نباید راه خروج آب را بدون پیشبینی جایگزین مسدود کند یا آب را به سمت ساختمان و ملک مجاور هدایت کند.
مرحله چهارم: بررسی بستر و طراحی تکیهگاه
نوع خاک، سابقه خاکریزی، وجود پی قدیمی و وضعیت رطوبت زمین باید بررسی شوند. سطحی که در ظاهر محکم است، الزاماً برای دریافت سیستم جدید مناسب نیست.
ابعاد، عمق و جزئیات پی یا تکیهگاه را نمیتوان فقط بر اساس طول دیوار تعیین کرد. این موارد میتوانند بر تصمیم نهایی اثر بگذارند:
* جنس و ظرفیت زمین؛
* ارتفاع دیوار؛
* وزن و آرایش اجزای سیستم؛
* فاصله پایهها؛
* باد و شرایط محیطی؛
* شیب زمین؛
* نزدیکی گود، کانال یا دیوار دیگر؛
* طراحی دروازه و ستونهای ورودی.
اگر فونداسیون قدیمی در محل وجود دارد، قابلاستفادهبودن آن باید ارزیابی شود. وجود یک نوار بتن در زمین به معنی مناسببودن آن برای دیوار جدید نیست.
مرحله پنجم: هماهنگی دروازه، ستونها و تأسیسات
یکی از دلایل رایج دوبارهکاری این است که ابتدا دیوار نصب میشود و بعد درباره دروازه، برق و نورپردازی تصمیم میگیرند.
پیش از آمادهسازی محل، این موارد باید مشخص شوند:
* عرض و ارتفاع دروازه خودرو؛
* محل ورودی نفررو؛
* نوع و جهت بازشدن درها؛
* موقعیت ستونهای ورودی؛
* محل آیفون، قفل برقی و دوربین؛
* مسیر کابلکشی چراغها؛
* موقعیت تابلو، پلاک و صندوق پستی؛
* محل اتصال دیوار به ساختمان یا سازه موجود.
اگر قرار است درپوش، چراغ خطی یا المان تزئینی روی دیوار نصب شود، مسیر سیم و نقاط اتصال باید از قبل طراحی شوند. ایجاد شیار یا سوراخکاری بدون برنامه پس از پایان نصب میتواند ظاهر پنلها را مخدوش کند.
بار دروازه نیز نباید بدون بررسی به یک پنل دکوراتیو یا پایه نامناسب منتقل شود. ستونها و اتصالات دروازه باید برای همان کاربری طراحی شوند.
مرحله ششم: انتخاب طرح و تعیین جهت نمای دیوار
پس از روشنشدن شرایط اجرایی، طرح ظاهری پنل انتخاب میشود. آرکام بتن مدلهایی مانند دیوار پیشساخته طرح کیتکا، دیوار پیشساخته طرح بازالت و دیوار پیشساخته طرح دیاکو را معرفی کرده است.
هنگام انتخاب، فقط عکس روبهروی یک پنل را نبینید. این موارد را نیز بررسی کنید:
* نمای دیوار از داخل و خارج ملک؛
* ظاهر پایهها و محل اتصال قطعات؛
* جهت خطوط یا بافت پنل؛
* برخورد طرح با گوشهها؛
* هماهنگی با نمای ساختمان؛
* شکل پایان دیوار در کنار دروازه؛
* درپوش یا جزئیات بالای دیوار.
بهتر است چیدمان کلی پنلها پیش از سفارش مشخص شود تا قطعات انتهایی، گوشهها و محل تغییر ارتفاع در نقاط مناسبی قرار بگیرند.
مرحله هفتم: کنترل مسیر حمل و فضای نصب
پیش از ارسال بار، مسیر دسترسی از خیابان تا محل تخلیه بررسی میشود. عرض ورودی تنها عامل تعیینکننده نیست؛ خودرو باید امکان نزدیکشدن، توقف و خروج ایمن داشته باشد.
در بررسی مسیر به این موارد توجه کنید:
* عرض دروازه و خیابان؛
* شعاع گردش خودرو؛
* شیب ورودی؛
* سیم برق و شاخه درختان؛
* سقف یا طاق ورودی؛
* سطح زیر پای تجهیزات؛
* فضای لازم برای تخلیه؛
* فاصله محل تخلیه تا خط دیوار؛
* امکان مسدودشدن مسیر همسایگان.
راهنمای دولتی YourHome درباره سیستمهای پیشساخته نیز دسترسی وسایل حمل، محل استقرار تجهیزات و ترتیب نصب را از مسائل مهم برنامهریزی میداند. این راهنما تأکید میکند که مسیر تحویل و موانع ارتفاعی باید پیش از طراحی و حمل قطعات بررسی شوند. راهنمای بتن پیشساخته YourHome
اگر کامیون یا تجهیزات نصب نتوانند به محل مناسب نزدیک شوند، روش تخلیه و برنامه اجرای پروژه ممکن است تغییر کند.
مرحله هشتم: آمادهسازی کارگاه پیش از رسیدن بار
روز ارسال نباید اولین روز تصمیمگیری درباره محل تخلیه باشد. پیش از رسیدن قطعات، مسیر دیوار، محل قرارگیری تجهیزات و محدوده انبار موقت باید مشخص شوند.
آمادهسازی معمولاً شامل این کنترلهاست:
* پایان عملیات ضروری زمین و تکیهگاه؛
* تأیید محل پایهها و خط دیوار؛
* پاکسازی مسیر از مصالح و نخاله؛
* فراهمکردن فضای مناسب برای تخلیه؛
* جلوگیری از تداخل با سایر گروههای اجرایی؛
* مشخصکردن ترتیب نصب؛
* آمادهبودن ابزار و تجهیزات متناسب با سیستم؛
* بررسی شرایط جوی و وضعیت زمین.
قطعات نباید به شکلی تخلیه شوند که دسترسی به قطعه موردنیاز بعدی دشوار شود. ترتیب بارگیری، تخلیه و نصب بهتر است با یکدیگر هماهنگ باشند.
YourHome نیز توضیح میدهد که ترتیب برپا کردن قطعات بر ترتیب حمل اثر دارد و برنامهریزی محل تجهیزات میتواند تعداد جابهجاییهای غیرضروری را کاهش دهد. بخش حمل و اجرای قطعات پیشساخته
مرحله نهم: کنترل قطعات هنگام تحویل
پیش از شروع نصب، محموله با سفارش تطبیق داده شود. کنترل اولیه میتواند شامل این موارد باشد:
* تعداد پنلها و پایهها؛
* مدل و طرح سفارشدادهشده؛
* قطعات تکمیلی؛
* رنگ و پرداخت مورد توافق؛
* آسیب ظاهری ناشی از حمل؛
* شکستگی یا لبپریدگی؛
* وضعیت اجزای اتصال و نقاط تعریفشده برای جابهجایی.
مغایرت یا آسیب قابلمشاهده باید پیش از پراکندهشدن قطعات در کارگاه با عکس ثبت و به مسئول مربوط اعلام شود.
برای بلندکردن و جابهجایی قطعات باید از نقاط و تجهیزات تعریفشده برای همان سیستم استفاده شود. انتخاب خودسرانه محل بستن تجهیزات یا ایستادن افراد در مسیر قطعات معلق، قابلقبول نیست.

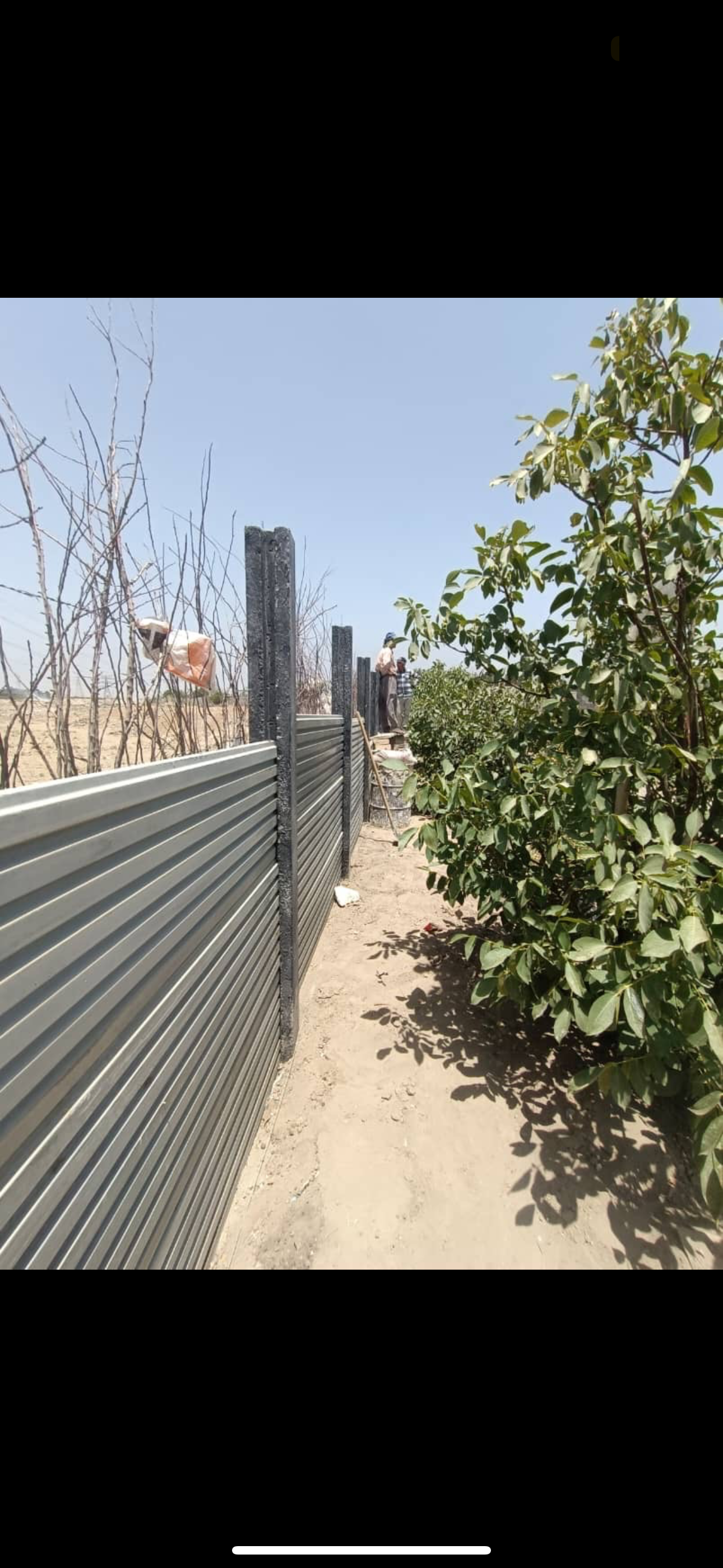

مرحله دهم: نصب پایهها و پنلها طبق ترتیب مشخص
روش دقیق نصب به طراحی سیستم آرکام، شرایط پروژه و جزئیات اجرایی تأییدشده وابسته است. بااینحال، ترتیب کلی کار باید از قبل روشن باشد.
معمولاً ابتدا نقاط مبنا و اجزای نگهدارنده تنظیم میشوند و سپس پنلها طبق نقشه چیدمان در جای خود قرار میگیرند. در طول اجرا لازم است چند کنترل همزمان انجام شود:
* امتداد خط دیوار؛
* قائمبودن اجزا؛
* ارتفاع بالای پنلها؛
* فاصله و نظم اتصالات؛
* هماهنگی با گوشهها؛
* تراز نقاط مجاور دروازه؛
* جهت درست طرح پنل؛
* حفظ پایداری اجزا در تمام مراحل.
نباید تمام خطاهای مسیر به قطعه آخر منتقل شوند. بهتر است امتداد و تراز در طول نصب بارها کنترل شود تا اختلافهای کوچک روی هم جمع نشوند.
راهنمای YourHome برای قطعات پیشساخته ساختمانی تأکید میکند که بلندکردن، مهاربندی موقت و اتصالات باید توسط افراد متخصص و با تجهیزات مناسب انجام شوند. گرچه جزئیات دیوارهای محوطه با پنلهای ساختمانی یکسان نیست، اصل استفاده از روش جابهجایی و اتصال تعریفشده برای محصول همچنان ضروری است. ملاحظات ایمنی و نصب قطعات پیشساخته
مرحله یازدهم: تکمیل گوشهها و نقاط انتهایی
کیفیت اجرا معمولاً در نقاط خاص بهتر دیده میشود:
* گوشه داخلی و خارجی؛
* محل اتصال به دیوار موجود؛
* کنار ستون دروازه؛
* پایان آزاد دیوار؛
* نقاط تغییر ارتفاع؛
* محل عبور تأسیسات؛
* بخشهای دارای اختلاف عرض.
این نقاط بهتر است پیش از شروع نصب دیتیل شوند. برش یا وصله بدون برنامه در انتهای کار میتواند نظم ظاهری کل دیوار را کاهش دهد.
در محل اتصال دیوار جدید به یک سازه موجود نیز نباید فرض کرد دو سیستم میتوانند بدون جزئیات مناسب مستقیماً به یکدیگر متصل شوند.
مرحله دوازدهم: تکمیل بندها و درپوش دیوار
پس از تثبیت اجزای اصلی، محل اتصالات و بندها طبق سیستم اجرایی تکمیل میشوند. مواد مصرفی باید با بتن، شرایط محیطی و دستورالعمل محصول سازگار باشند.
راهنمای YourHome، طراحی دقیق بندها و اتصالات را برای دستیابی به نتیجه پایدار، منظم و مناسب از نظر نفوذ آب ضروری میداند. نوع بند و اتصال دیوار محوطه باید بر اساس سیستم واقعی پروژه تعیین شود. جزئیات بندها و اتصالات بتن پیشساخته
درپوش بالای دیوار نیز باید با عرض نهایی، شکل پایهها و جهت هدایت آب هماهنگ باشد. درپوش بهتنهایی جای اجرای صحیح بندها و جزئیات اتصال را نمیگیرد.
مرحله سیزدهم: کنترل نهایی و تحویل پروژه
تحویل دیوار فقط با نگاهکردن از فاصله دور انجام نمیشود. بهتر است مسیر از ابتدا تا انتها بررسی و موارد قابلمشاهده ثبت شوند.
چکلیست تحویل میتواند شامل این موارد باشد:
* امتداد کلی دیوار منظم باشد؛
* اجزای قابلمشاهده قائم و همراستا باشند؛
* جهت طرح پنلها صحیح باشد؛
* قطعه لق یا ناپایدار مشاهده نشود؛
* گوشهها و نقاط انتهایی کامل شده باشند؛
* محل اتصال به دروازه مطابق نقشه باشد؛
* بندها و اجزای تکمیلی ناقص نمانده باشند؛
* بقایای ملات و مصالح از روی نما پاک شده باشند؛
* آب سطحی در نقطه نامناسب محبوس نشود؛
* تعداد و مدل قطعات با سفارش تطبیق داشته باشند؛
* موارد نیازمند اصلاح، همراه عکس ثبت شوند.
اگر بخشی از کار در مرحله دیگری تکمیل خواهد شد، مسئول اجرا و زمان آن باید مشخص باشد.
چه عواملی زمان نصب را تغییر میدهند؟
نمیتوان بدون بررسی پروژه، زمان ثابتی برای اجرای همه دیوارها اعلام کرد. عوامل زیر میتوانند برنامه را کوتاهتر یا طولانیتر کنند:
عامل
اثر احتمالی بر اجرا
طول و ارتفاع دیوار
تعداد قطعات و مراحل کار را تغییر میدهد
شیب زمین
ممکن است به چیدمان پلهای و آمادهسازی بیشتر نیاز داشته باشد
دسترسی محل
بر حمل، تخلیه و نوع تجهیزات اثر میگذارد
تعداد گوشهها
تنظیم و جزئیات بیشتری ایجاد میکند
دروازه و ورودیها
به هماهنگی ستون و تراز نیاز دارند
وجود دیوار قدیمی
ممکن است تخریب یا ارزیابی تکیهگاه لازم باشد
وضعیت خاک
بر طراحی و آمادهسازی بستر اثر دارد
شرایط جوی
میتواند عملیات زمین و نصب را محدود کند
هماهنگی گروهها
تداخل با برقکار، محوطهساز یا نصاب دروازه باعث توقف میشود
زمان تحویل محصول، آمادهسازی زمین و نصب دیوار سه مرحله جدا هستند و بهتر است برنامه هرکدام مشخص شود.
مسئولیت هر بخش را پیش از اجرا روشن کنید
پیش از شروع پروژه مشخص شود چه کسی مسئول هر فعالیت است:
* برداشت و تأیید ابعاد؛
* تعیین مرز زمین؛
* تخریب دیوار قدیمی؛
* آمادهسازی بستر و پی؛
* هماهنگی حمل؛
* تخلیه قطعات؛
* تأمین تجهیزات نصب؛
* اجرای پنلها و پایهها؛
* نصب دروازه و تأسیسات؛
* تکمیل بندها و درپوش؛
* جمعآوری نخاله و نظافت؛
* کنترل و تحویل نهایی.
این تفکیک از ایجاد فاصله میان «تأمین محصول» و «اجرای کامل» جلوگیری میکند.
پرسشهای متداول نصب دیوار پیشساخته بتنی
آیا دیوار پیشساخته روی فونداسیون قدیمی نصب میشود؟
ممکن است در بعضی پروژهها امکان استفاده از تکیهگاه موجود وجود داشته باشد، اما پایداری، ابعاد، تراز و وضعیت آن باید بررسی شود. وجود بتن قدیمی بهتنهایی نشانه مناسببودن آن نیست.
نصب دیوار پیشساخته چند روز طول میکشد؟
زمان اجرا به طول و ارتفاع دیوار، وضعیت زمین، دسترسی، تعداد گوشهها و آمادهبودن پی وابسته است. بهتر است زمان تولید، ارسال و نصب جداگانه اعلام شوند.
آیا نصب در زمین شیبدار امکانپذیر است؟
در بسیاری از پروژهها میتوان راهکار متناسب طراحی کرد، اما نقاط تغییر ارتفاع و چیدمان پایهها باید پیش از سفارش مشخص شوند. تصمیمگیری هنگام نصب میتواند نظم بالای دیوار را به هم بزند.
آیا میتوان پشت دیوار پیشساخته خاکریزی کرد؟
نباید بدون طراحی چنین کاری انجام شود. دیواری که باید فشار خاک را تحمل کند، باید برای کاربری حائل و شرایط همان پروژه بررسی و طراحی شود.
دروازه را میتوان مستقیماً به پنل متصل کرد؟
نوع تکیهگاه و اتصال دروازه باید بر اساس وزن، ابعاد و شیوه بازشدن آن طراحی شود. نباید انتقال بار دروازه به پنل یا پایه را بدون تأیید فنی فرض کرد.
بهترین زمان نصب تأسیسات و نورپردازی چه موقع است؟
محل کابلها، چراغها، آیفون و دوربین بهتر است پیش از آمادهسازی تکیهگاه و نصب پنلها تعیین شود. اجرای تأسیسات پس از پایان دیوار ممکن است به سوراخکاری و شیارزنی اضافی منجر شود.
هنگام تحویل بار چه چیزهایی بررسی شوند؟
تعداد، مدل، رنگ یا پرداخت مورد توافق، قطعات تکمیلی و آسیبهای ظاهری بررسی و هر مغایرت پیش از شروع نصب ثبت شود.
اجرای منظم از برنامهریزی پیش از ارسال آغاز میشود
سرعت نصب دیوار پیشساخته زمانی به مزیت واقعی تبدیل میشود که اندازهها، وضعیت زمین، مسیر حمل، ترتیب نصب و مسئولیت گروهها از قبل مشخص باشند. هرچه تصمیمهای بیشتری به روز ورود بار موکول شوند، احتمال توقف و دوبارهکاری بیشتر میشود.
برای انتخاب ظاهر دیوار میتوانید مدلهای کیتکا، بازالت و دیاکو را بررسی کنید.
برای بررسی اولیه اجرای پروژه نیز از طریق صفحه تماس با آرکام بتن، شهر پروژه، طول و ارتفاع تقریبی دیوار، تصاویر زمین، محل ورودی و یک فیلم از مسیر دسترسی را ارسال کنید.
